Ausstellfenster reparieren

[Matthias]

Bei unserer letzten Tour ist uns das Bad Fenster kaputt gegangen.
Der linke Aussteller ist auseinander gegangen.
Glücklicherweise konnten wir alle Teile sichern. Zuerst habe ich versucht es vor Ort und im eingebauten Zustand wieder zusammen zu schieben.
Das schlug fehl. Im Netz konnte ich auch keine richtige Anleitung dazu finden.

Also habe ich jetzt zu Hause beide Aussteller abgeschraubt, und es in aller Ruhe versucht. Mit Erfolg.
Sollte mal jemand ein ähnliches Problem vorfinden, habe ich es jetzt bildlich dokumentiert.

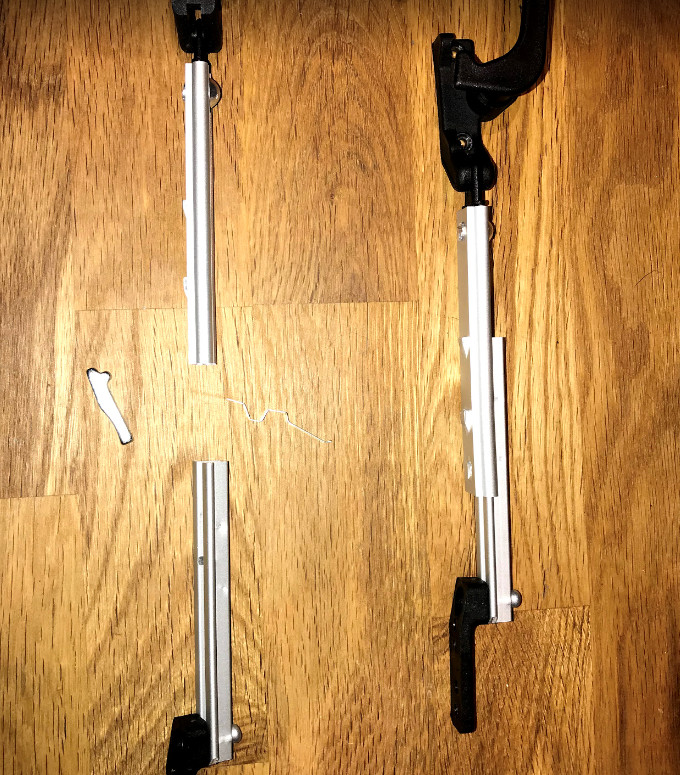

Bild 1:


Wichtig ist, das kein Teil verloren gegangen ist. Man braucht den Metallstift und eine kleine Metallfeder.

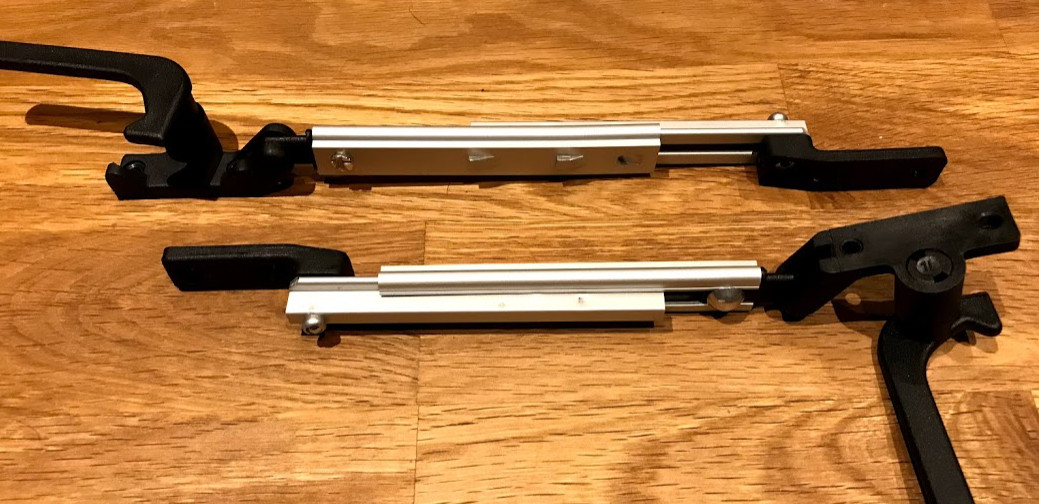

Bild 2:

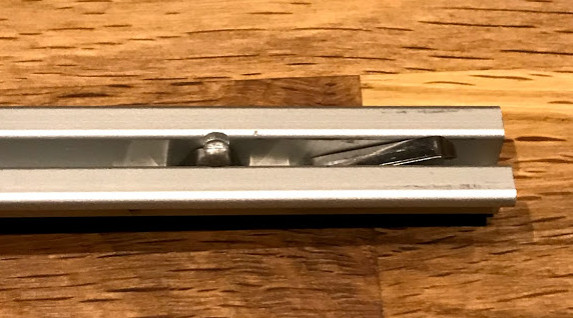

Bild 3:

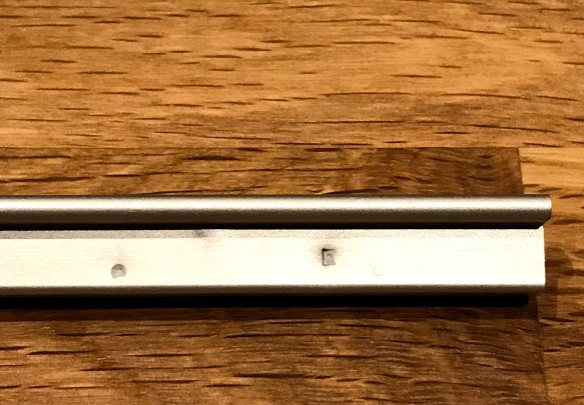

Man erkennt hier kleine Einkerbungen, dort wird die Feder "eingehängt".
ich habe das versucht in den folgenden Bildern zu zeigen.

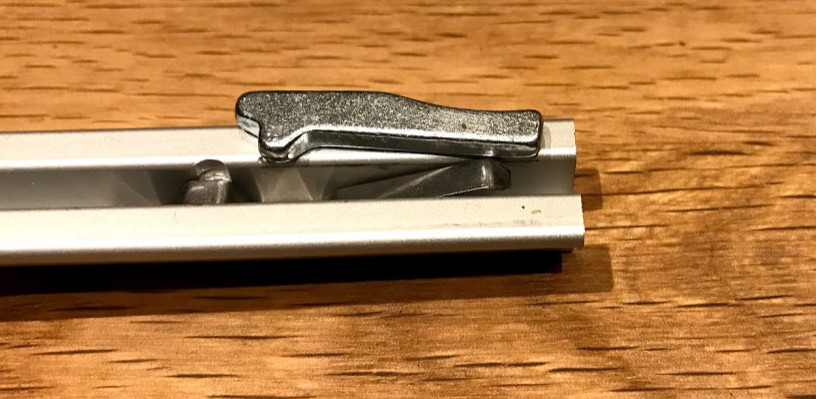

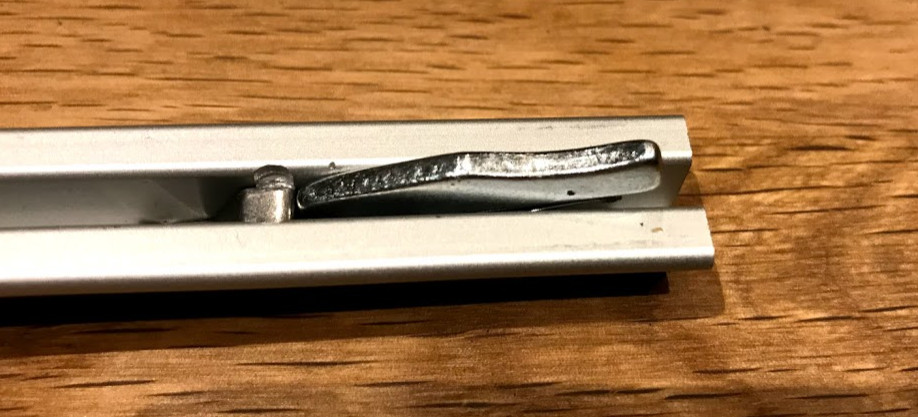

Jetzt wird der Metallstift auf die Feder gelegt, in folgender Position.

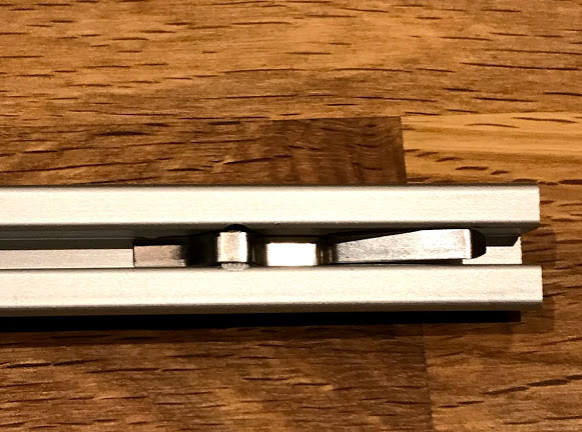

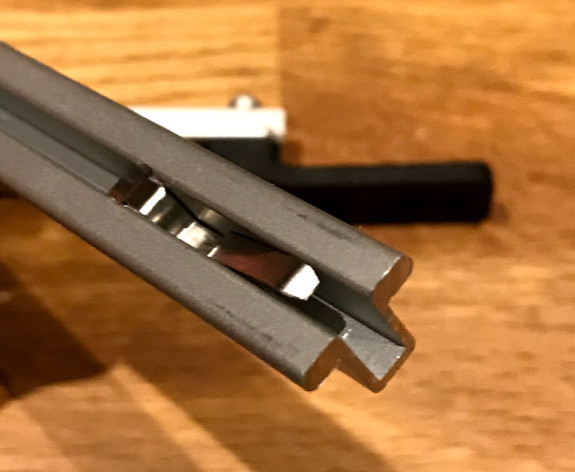

Nun werden wieder beide Streben zusammengeschoben. Dabei ist es wichtig, dass man oben auf den Stift drückt, daß er sich nicht anheben kann. Und es braucht einen leichten Druck beim Zusammenschieben.
Wenn alle Teile in ihrer richtigen Position geblieben sind, sollte der klick-klack Mechanismus wieder funktionieren.


[Michael P22]

Sauber
wenn das bei mir mal passiert komm ich in deine Werkstatt

[mkleim]

Hi Matthias,
saubere Sache.
Das Zusammenfuddeln kenne ich auch noch vom WoWa. Da fallen die inzwischen auch ständig auseinander.
Da habe ich es aber leider nie so sauber dokumentiert.
Jetzt kann ich ja hier nach schauen.

Gruß
Micha
